Interpretando un ASHTAM

En estos días de muchas noticias sobre la erupción del volcán, vemos diariamente los ASHTAM, que es un NOTAM pero especificamente para fenómenos de este tipo: Ceníza volcánica.
Para interpretar cual es la información que brinda, aquí un detalle de los datos que contiene; para aquellos que no estan familizarizados con el formato del mismo.

Analizando el ASHTAM

Número de serie = 0064ASHTAM = VA SA = Sud América
VASA0064

Fecha y hora de expedición
06150915

ASHTAM Y Número de serie
(ASHTAM 0064)

Región de información al vuelo afectada
A) SAVF

Fecha y Hora (UTC) de la erupción
B) 06041400

Nombre y número del volcán
C) CORDON CAULLE 1507-141

Latitud/longitud o radial del volcan y distancia de la radioyauda para la navegación. En este caso coordenadas del volcán
D)4052S/07220W

Nivel de código de colores de alerta para volcanes, incluidos los niveles anteriores de haberlos. En este caso no hay. Pero pueden ser ALERTA VERDE, ALERTA AMARILLA, ALERTA NARANJA y ALERTA ROJA
E) NIL

Existencia y extención horizontal/vertical de la nube de cenizas volcánicas. Se utilizan grados enteros .

F) OBS ASH CLOUD: SFC/FL220 VOLCANIC ASH AREA (1) FROM THE SUMMIT
S4052 W07220 - S4200 W06500 - S4200 W05600 - S4400 W05300 - S4900 W04900 S4700 W04200 - S3600 W03600 - S3100 W03800 - S2800 W03500 - S2700 W03200 - S2900 W03100 - S3000 W03600 - S3400 W03400- S5000 W04200 S5200 W05300 - S4500 W05700 - S4400 W06200 - S4200 W06900 - S4052 W07220 MOV ESE 60KT.

OBS ASH CLOUD: SFC/FL220 VOLCANIC ASH AREA (2) REMANENT VA ASH FROM PREVIOUS EMISION OVER PACIFIC OCEAN: S4300 W08800 - S3500 W 08900 - S3200 W08300 - S3700 W08200 - S3900 W08400 - S4400 W08200 - S4300 W08800 MOV NE 60KT

Sentido en que se mueven las cenizas. En este caso Este/Sudeste a 60 nudos por hora
G) MOV ESE 60KT

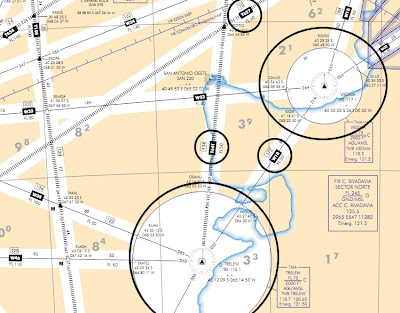

Rutas aéreas o tramos de rutas aéreas y nivles de vuelo afectados. En este caso en el nivel de vuelo FL200 afectando las aerovías W18, W33, T105, etc además de las terminales Viedma y Trelew. En la carta siguiente marqué algunas de las aerovias afectadas y las terminales.

H) SAVF OBS ASH CLOUD +06HR SFC/FL200: AWY W18, W33, W41, T105, T657,T661,TMA VIEDMA,TMA TRELEW,W38,W40,T106.




Espacio aéreo o rutas o tramos de rutas aéreas cerrados y rutas alternativas disponibles. En este caso no hay datos.
I) NIL


Fuente de la información. En este caso Buenos Aires. Pueden ver lo publicado hoy miércoles aquí en el blog sobre las VAAC
J) VAAC BUENOS AIRES

Observaciones en lenguaje claro. +06HR se refiere a la evolución en 6 horas y luego +12Hr dentro de 12 horas, etc.

K) FCST ASH CLD +06HR: 151400Z SFC/FL200 S4052 W07220 - S4100 W06400-S4400 W05400 - S4100 W03900 - S3400 W03200 - S3900 W03200 - S4400 W04000 - S4700 W05000 - S4400 W06300 - S4052 W07220
FCST ASH CLD +12HR: 152000Z SFC/FL200 S4052 W07220 - S4000 W06200 - S4300 W05400 - S4100 W04900 - S3500 W04600 - S3300 W04300 - S3700 W04200 - S4400 W04500 - S4800 W05300 - S4600 W06200 - S4400 W06600 - S4052 W07220
FCST ASH CLD +18HR: 160200Z SFC/FL200 S4052 W07220 - S4000 W06600 - S4100 W06100 - S4600 W05300 - S3800 W04500 - S3200 W03800 - S2900 W03000 - S3700 W03700 - S4500 W04200 - S4900 W04900 - S5100 W05400 - S4600 W06200 - S4400 W06600 - S4052 W07220
REMARKS: MULTISPECTRAL SATELLITE IMAGERY SHOWS TWO AREA VA ASH
NEXT ADVISORY: WILL BE ISSUED BY 20110615/1400Z

Roberto Julio Gómez
